TOKLAISTEEL

EXPANDSION JOINT

ตัวต่อเพื่อป้องกันการยืด-หดตัวของท่อในระบบ
● วัสดุที่ใช้ผลิตเบลโล่ : สแตนเลสสตีล 304, 316, 321
● วัสดุที่ใช้ผลิต Inner Sleeve : สแตนเลสสตีล 304, 316, 321, เหล็ก 400
● วัสดุที่ใช้ผลิตหน้าแปลน : สแตนเลสสตีล/เหล็ก มาตรฐาน JIS, ANSI, DIN
● สามารถทนอุณหภูมิได้ตั้งแต่ : -200/+1,100 องศาเซลเซียส ขึ้นอยู่กับวัสดุ
● สามารถทนแรงดัน : สูงสุดถึง 250 บาร์
● ขนาด : 50 มิลลิเมตร ( 2 นิ้ว ) ถึง 600 มิลลิเมตร ( 24 นิ้ว ) ขนาดที่ใหญ่กว่านี้สามารถสอบถามรายละเอียดเพิ่มเติมได้
● ข้อต่อ : ด้านหนึ่งเป็นหน้าแปลนแบบยึดอยู่กับที่ และอีกด้านเป็นหน้าแปลนหมุนได้อิสระ วัสดุสแตนเลสสตีล/เหล็ก มาตรฐาน JIS, ANSI, DIN

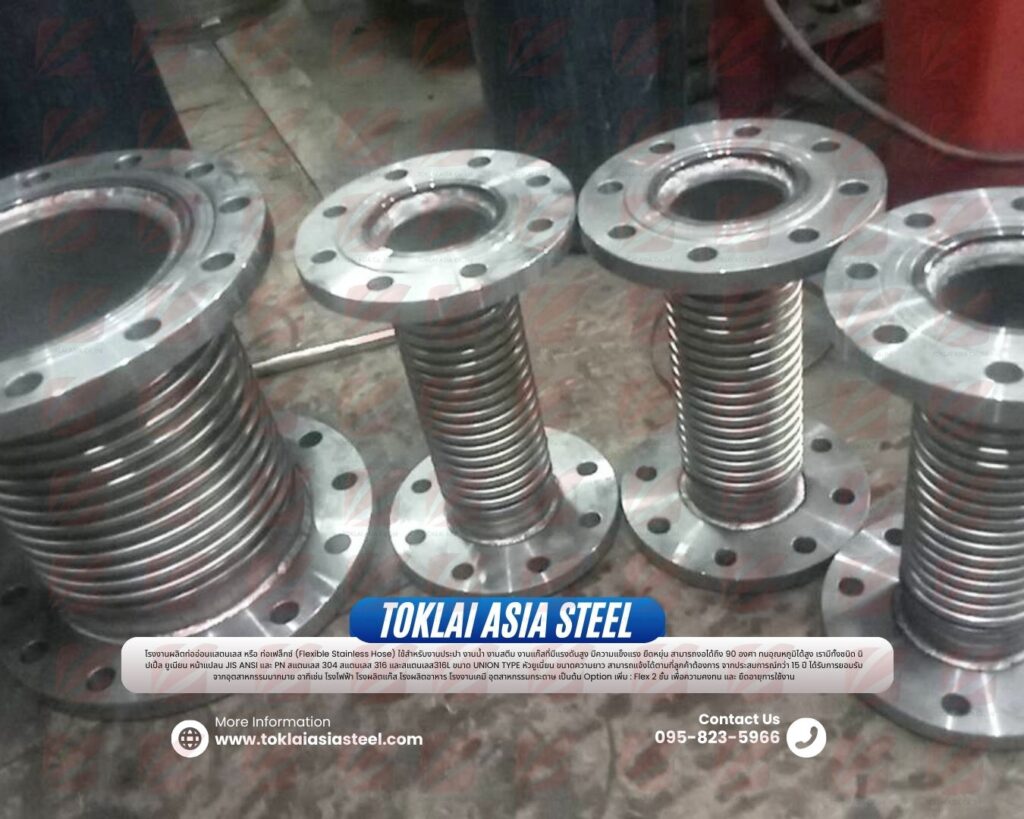

Single unrestrained

This expansion joint is the simplest one available and comes with one bellows section and end connections. This type of expansion joint requires the most control of the adjacent piping in regards to anchors and guiding.

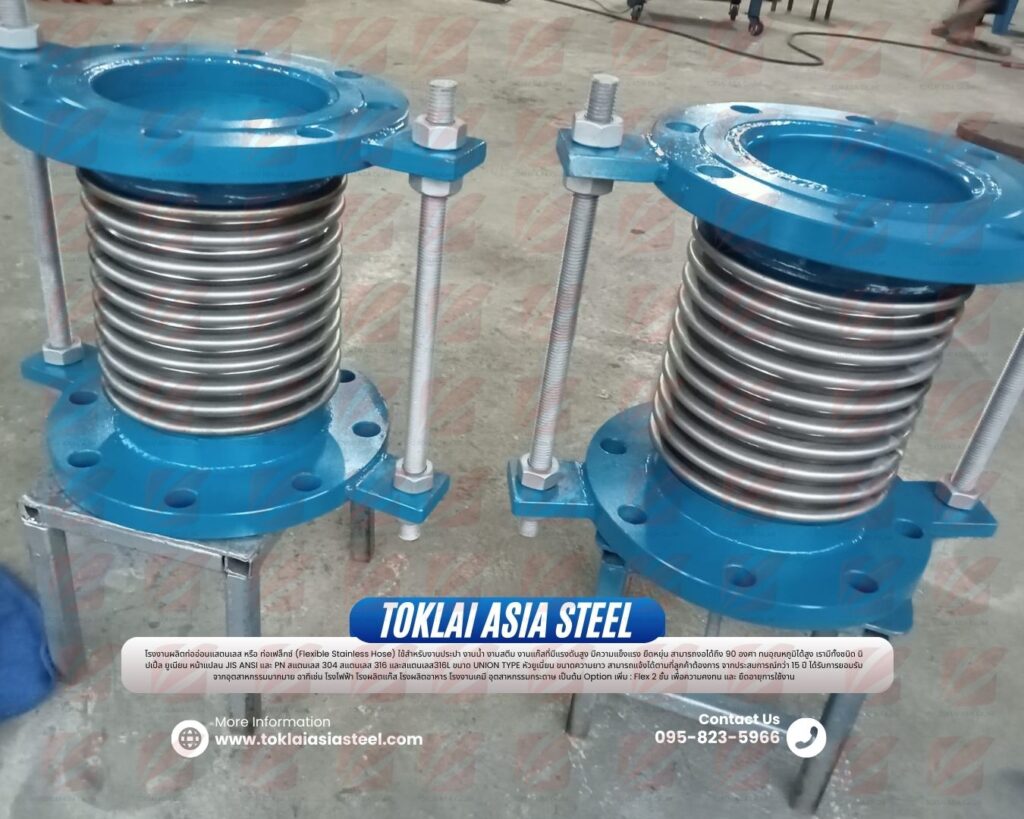

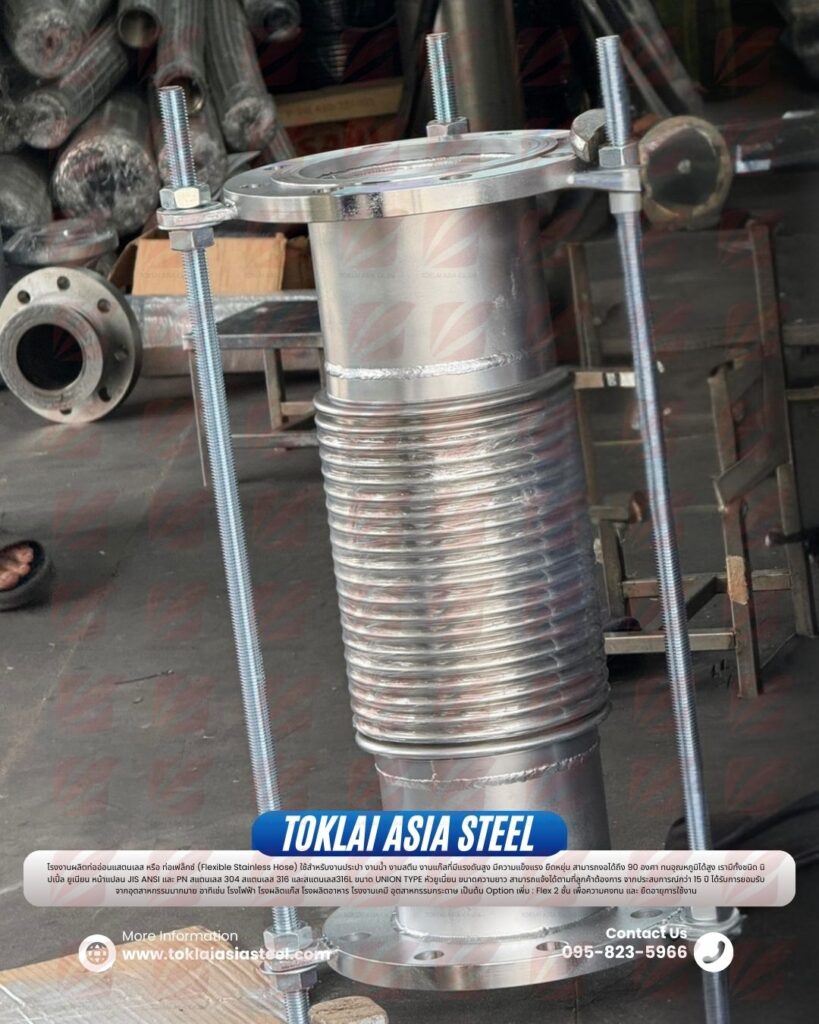

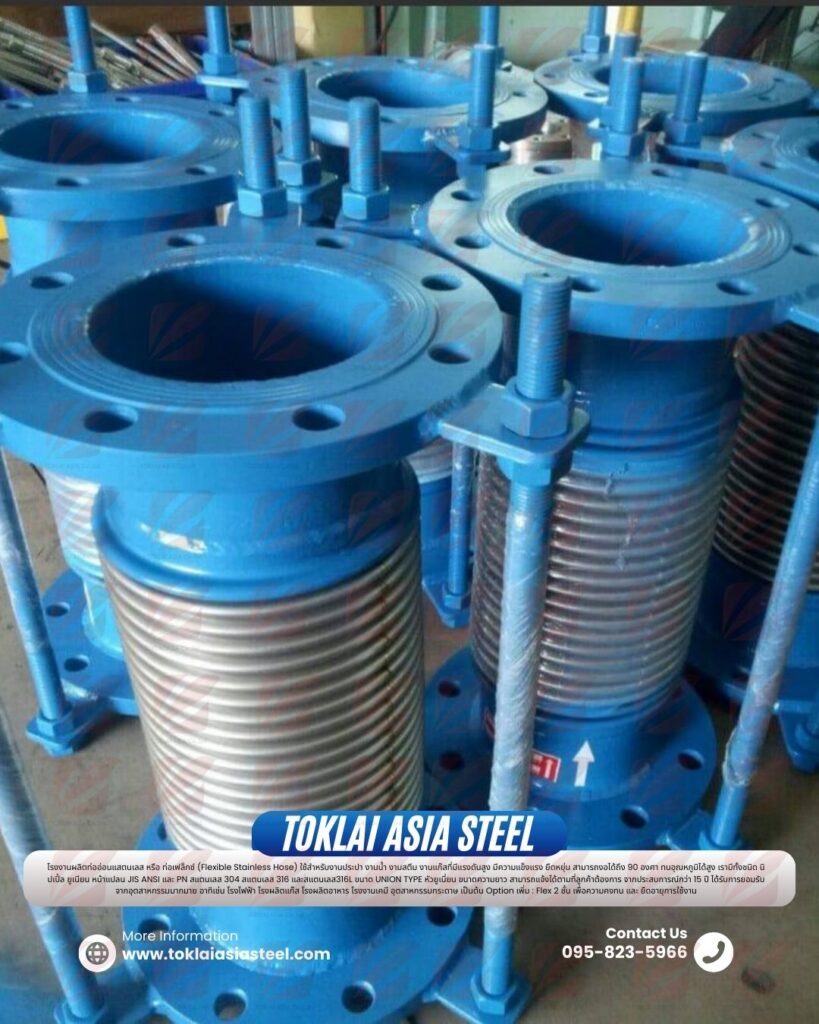

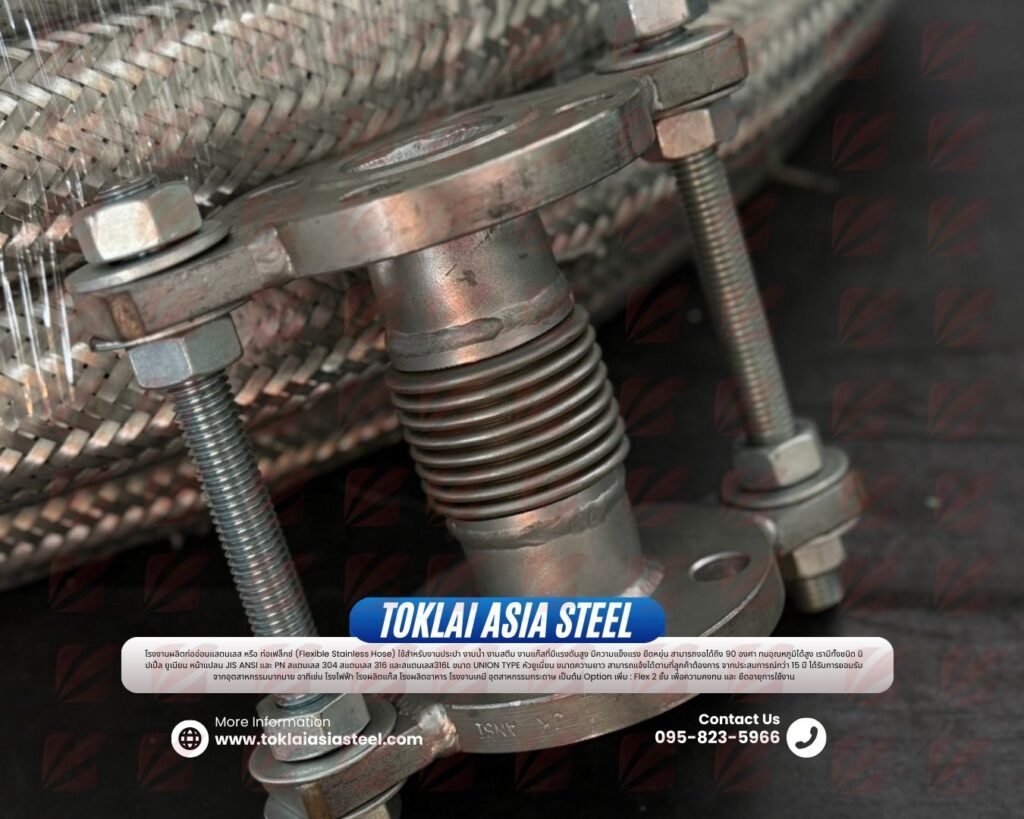

Single tied expansion joint

This expansion joint is exactly like the single unrestrained expansion joint but it is provided with tie rods. When adding tie rods to the expansion joint it stops the bellows from overextending. The tie rods act as limit rods and has stops set to allow axial movement to a specifically designed movement.

Universal expansion joint

This expansion joint has two bellows sections connected by a center pipe section. This design allows for large amounts of lateral deflection. The universal can also allow for axial and angular movements in addition to the lateral movement. This expansion joint does not come with the hardware to resist pressure thrust. Like the single unrestrained expansion joint the universal expansion joint must be properly anchored and supported.

Tied universal expansion joint

This expansion joint is exactly like the universal expansion joint but the tie rods have been designed into the unit. By adding the tie rods you restrain pressure thrust. The pressure balance expansion joint will not accept external axial movement without overcoming this pressure thrust force.
